产品描述
一、产品尺寸和外观
1）4路I/O扩展模块：115*90*40mm

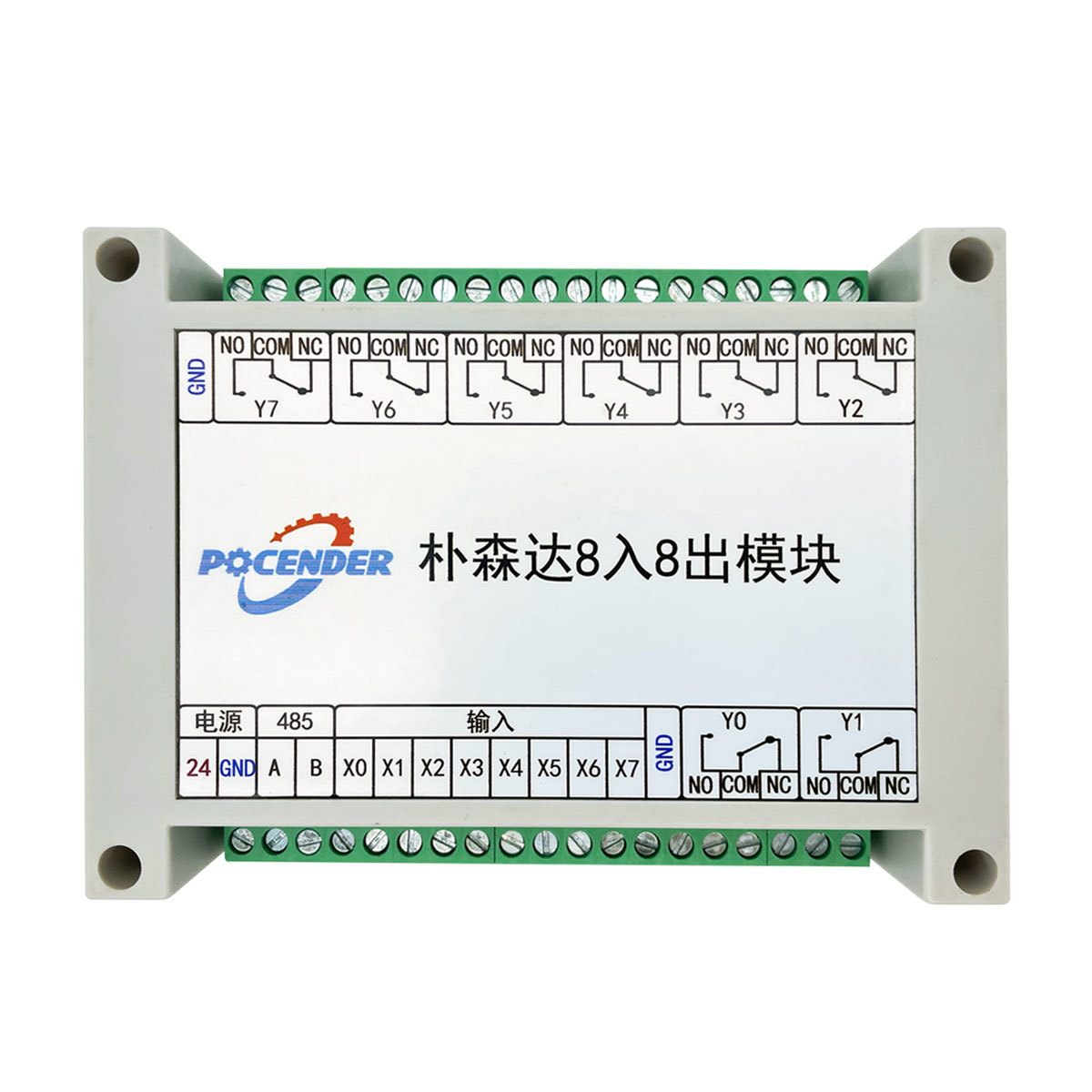

2）8路I/O扩展模块：155*100*50mm

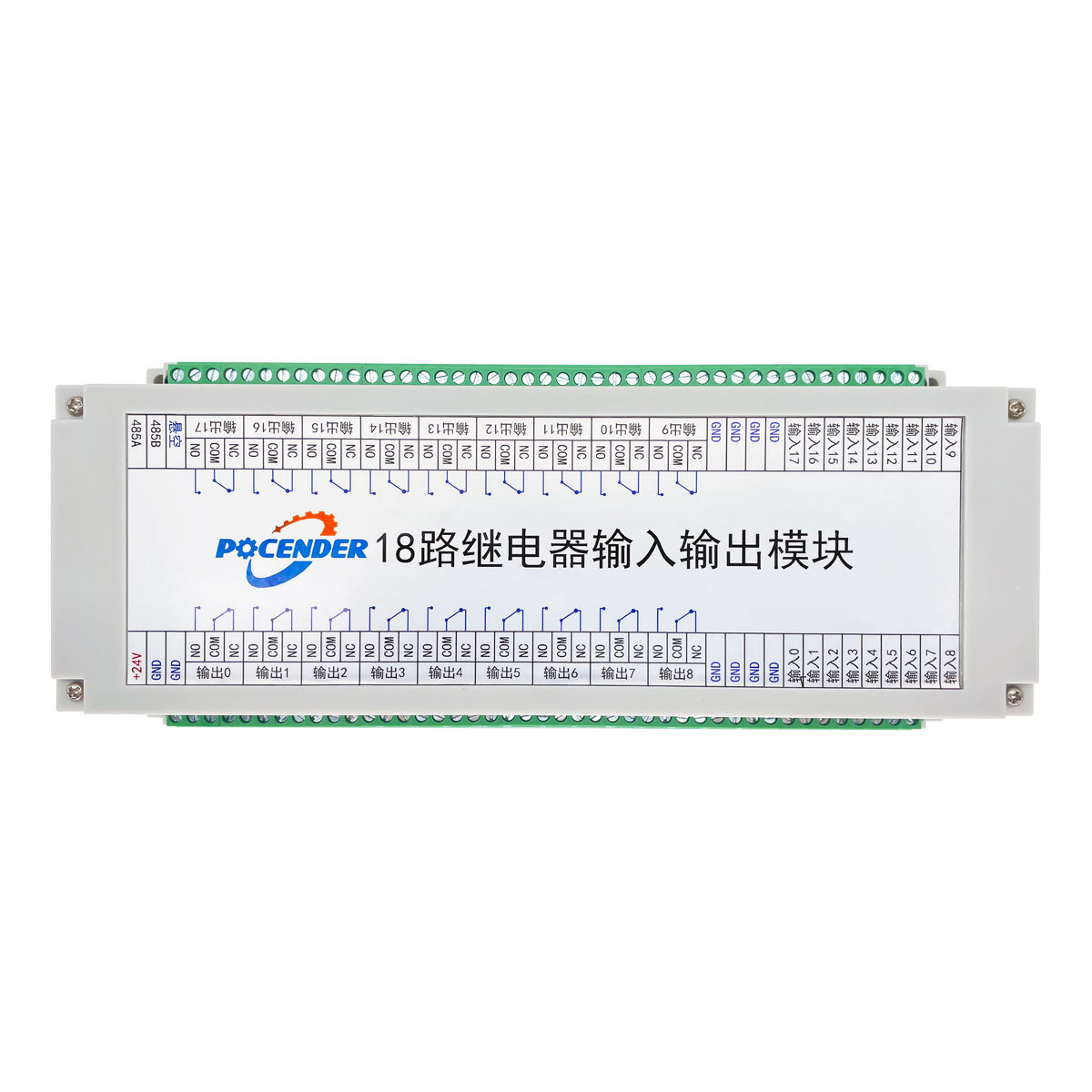

3）18路I/O扩展模块：250*110*65mm
二、产品参数
供电电压：12V DC/24V DC
寿 命：>10万次
输入类型：光耦隔离
输入电压：10~30V DC
通讯接口：隔离型RS485
通讯协议：标准/扩展帧
通讯距离：0~1200米 通过中继器可延长
波 特 率：29600/14400/19200/38400/56000/57600/115200 BPS
通讯地址：1~255 可设置 掉电保存
参数复位：复位按钮、软件复位
安装方式：标准35MM U形导轨
指 示 灯：电源/通讯/输入/输出
保护功能：过流/过压/反接
工作温度：-40℃~+85℃
工作湿度：0%~85%（不结露）
三、功能说明
1. 输出（最多18路）：
M代码控制
M62P0-M62P15对应0-15共16路打开输出
M63P0-M63P15对应0-15共16路关闭输出
2.输入（最多18路）：
1)自定义G代码功能（G0X0Y0）
2)自定义启动/暂停/继续/回原点等功能
3)M代码等待输入功能
例如：
M66 P0 L3 Q10——等待输入端口 0 变为 ON（变为 HIGH）后继续执行下面的程序，10 秒后未有输入则超时暂停。L3等待高位/L4等待低位。
信号输出：
Y0号继电器为打刀缸输出信号。
Y1号继电器为伺服圆盘刀库的刀架气缸推出信号。
Y2号继电器为伺服主轴的位置模式和速度模式的自动切换信号输出。
Y3号继电器为刀库挡屑门气缸输出。
Y9号继电器为对刀仪吹气输出。
Y10号继电器为三色灯警报显示输出。（红色）
Y11号继电器为三色灯暂停/空闲/手动输出。（黄色）
Y12号继电器为三色灯运行中信号输出。（绿色）
信号输入：
X0为打刀缸感应信号输入
X1为刀架气缸推出到位感应信号输入
X2-X9为自定义按键输入
